轨道平车装载要求低压轨道平车通用配置和技术要求

　　一、概述:低压轨道平车:采用36V安全电压通过轨道供电供电,操作系统电压为36V

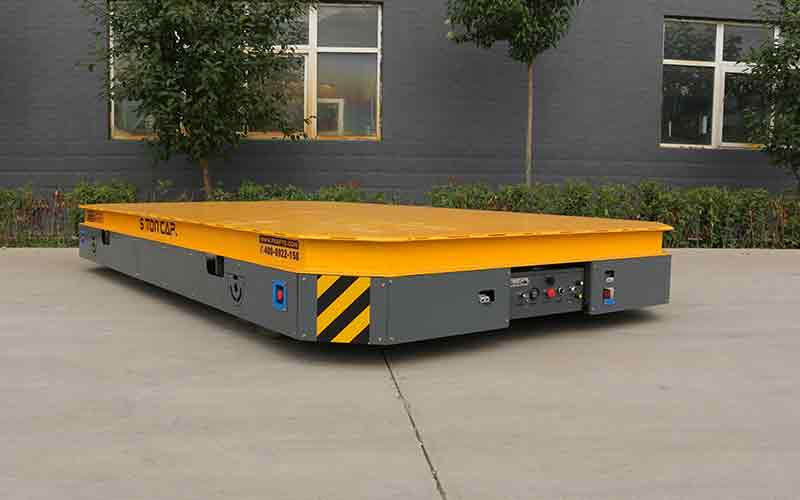

低压轨道电动平车

　　1、为确保可靠导电,平车配置一套集电装置,集电装置的导电能力应大于平车的容量。集电装置由导电套、导柱、受电器、绞接装置组成,受电器与导柱采用销轴连接,须保证受电器和钢轨间的接触磨合良好。集电器采用铰接和弹性升降结构,具有跨越异物和自动调整接触面的能力,受电铜块采用螺栓联接式,方便拆装更换。

　　2、降压变压器柜

　　轨道平车运行长度≤100米,需配置一台降压变压器柜,原则上沿轨道长度上布置于车间的立柱旁。降压变压器将三相380V电压降压为三相36V电压,降压变压器的容量大于平车的最大功率。配置的降压变压器柜组设置有总控制柜,具有启动、停止及紧急停止按钮,具备欠压、缺相、过电流及短路保护功能。

　　3、升压变压器柜

　　升压变压器设有供电控制柜,安装在送电小车底部,变压器采用专用隔离变压器,容量满足平车最大功率输出使用,过集电装置把三相36V低压电送至升压变压器升压为三相380V电压以驱动电机,柜内设有相应欠压、缺相、过电流及短路保护功能电气保护装置。

　　4、随车控制箱

　　随车控制箱安装在送电小车的侧部。操作盒上设有“急停”、“前进后退”按钮,平车动作采用点动控制,按钮标识清晰且与平车运行方向标识一致。操作盒电缆线配置自动收卷电缆线盒,操作工使用时拉出,不使用时自动收卷到线盒中,操作盒电缆长度≥4。平车底部布置有操作盒及电缆的搁置箱,不使用时操纵盒可存放在箱内,使用时取出操作。选用塑料防摔操作盒。

低压轨道平车

　　5、声光报警器

　　平车设有两个红色警示灯和一个喇叭组成声光报警系统。红色警示灯装在车头的两端下方,喇叭装在车体下方,喇叭声音宏亮且柔和。平车运行时声光报警器工作。

　　6、电缆

　　从需方配电柜至轨道平车降压变压器柜的电缆、降压变压器柜到供电轨道的电缆,以及整个项目所需的电缆、控制线、耗材等均由供方负责。所用电缆采用江苏双龙或华星电缆品牌铜芯多股软电缆,载流量满足最大功率输出的使用要求。

　　7、清轨器

　　清轨器的支架与车体焊接,采用高低可调的耐磨橡胶板刮刷轨道表面,使集电器和钢轨表面接触良好。

　　8、平车轨道

　　低压轨道平车承重轨道中间安装三根导电滑轨,导电轨道地基的绝缘处理及安装、穿线管预埋由需方负责,供方在签定合同后15天内提供详细的轨道绝缘处理方案及地基安装图(包括低压电缆沟、降压变压器柜的布置位置及连接穿线管等)。也可以由厂家承包。
