智能十字交叉轨道台车
客服
60s急速应答 30min答复 24h免费定制方案

智能十字交叉轨道台车

  • 电缆供电 供电方式:
  • 无线遥控 操作方式:

产品原理与参数:

轨道平车原地转弯换向的设备,安装在两条轨道交叉的位置,其台面上铺设一条或多条轨道,轨道上表面与地面上的轨道上表面平齐,轨距与地面的轨距一致,平车完全运行至转盘上停止,转盘启动转动至需要的角度与地面的轨道完成对接,平车再次启动沿对接后的轨道运行至需要的位置。其特殊的功能是轨道运输系统中常见的设备。台车自重加载重就是配套转盘的载重量,转盘的旋转角度可根据客户的不同需求设定,可实现360度任何一个角度停止,也可实现井型十字交叉运行。

载重:50-60T
台面尺寸:3000*3000
供电方式:电缆供电
操作方式:无线遥控
运行速度: 0-30m/min
满载运行时间: 24h
特点:适用工厂运输,运输距离不受限制,可变频调速,可以再S形、弧形和交叉轨道运行

转盘车


产品现在实拍图


工作环境

1.环境温度:-20℃-40℃
环境湿度:相对湿度≤70%
 环境PH度:在中性或趋近中性的环境下工作
接电持续率:25%
空气洁净度:无腐蚀性虚浮物、无易燃易爆气体
工作场地:(1)坡度:≤2.8°
(2)平整度:±2cm/m
(3)清洁度:场地要求无视觉垃圾,无>1cm的凸起缺陷等
2.可适用于易燃易爆等特殊环境。
3.可适用于冶金,煤炭,机电,重工,造船,轻工业等一般场合。

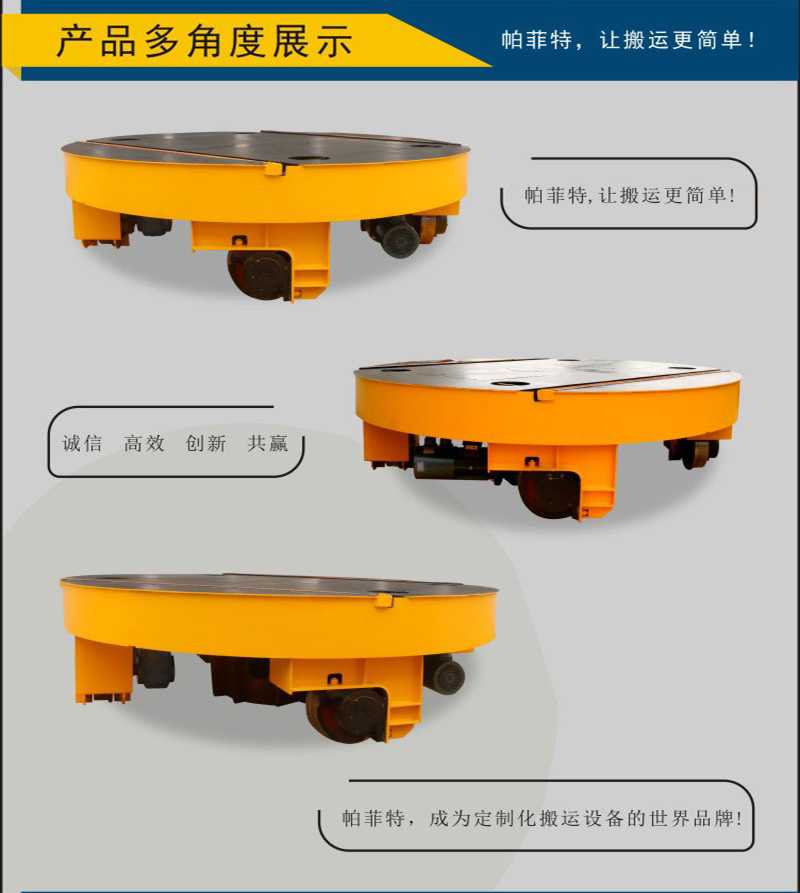

图片细节实拍



转盘车图片

主要配置和技术要求


转盘车参数

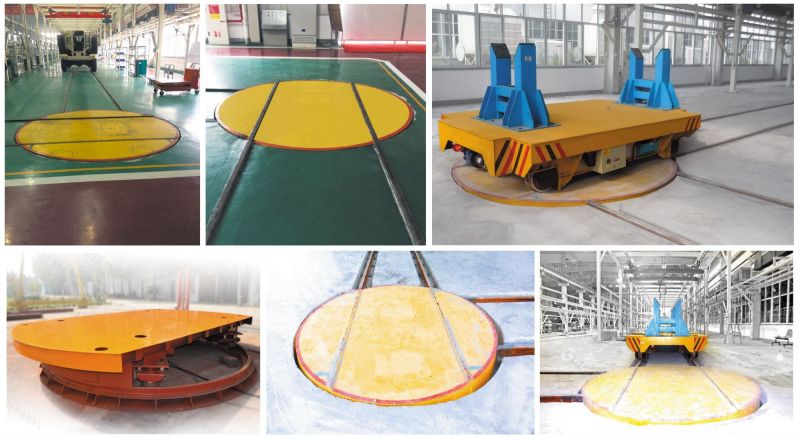

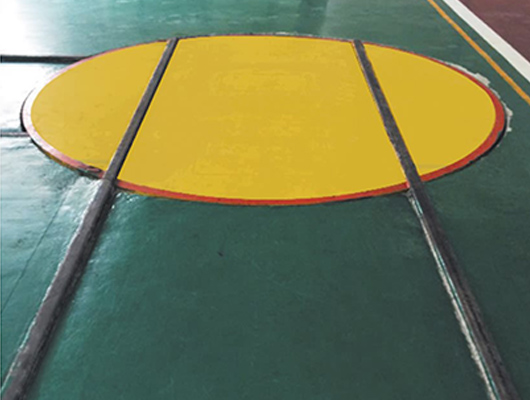

现场实拍效果

非标定制车需求:

1、载重量、台面尺寸、轨内侧距可以根据客户需求进行定制;
2、可选电池、耐高温蓄电池等;
3. 可选配遇人自动停止、极限限位装置;
4、 可选配免维护蓄电池、锂电池、防爆看直流无刷电机
5、 可选配直流有刷电机、直流无刷电机;
6、可选配进口电器或国产电器。

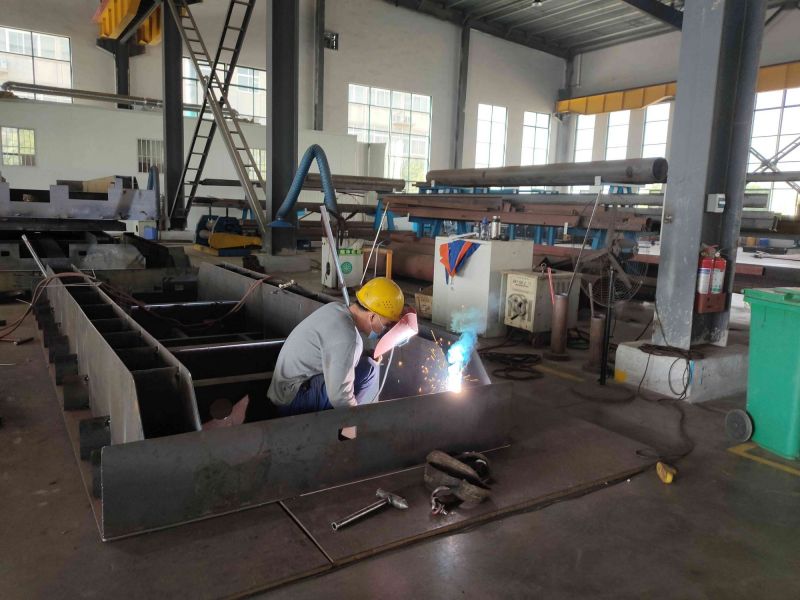

工厂实拍:


轨道平车图片



技术参数

序号

项目

单位

技术规格

备注

1

载重量

T

8

载重系数1.25

2

转盘直径

mm

3200



3

转盘局)度

mm

800



4

供电电源

3P-380V-56HZ



5

旋转角度

90°



6

旋转速度

r/min

1



7

对接轨道

推荐P18

需方确认

8

轨道轨距

mm

2000

需方确认

9

轨道形式

单轨



10

轨道高度

与地面平齐



11

转盘基础

需方按图纸制作



12

操作月式

地面控制箱+无线遥控器



13

装机容量

KW

2.2



14

对接力式

自动对接轨道



15

停靠方式



缓起缓停,无明显晃动



16

技术支持

提供地坑基础图和指导安装



17

转盘颜色

帕菲特标准或可定制
